简介

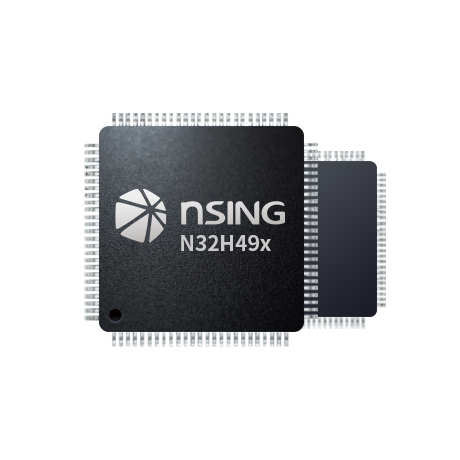

N32H49x系列选取32 bit AR

N32H49x系列选取32 bit ARM Cortex-M4F内核，最高工作主频240MHz，支持浮点运算和DSP指令，集成高达1MB嵌入式Flash，576KB SRAM（蕴含80KB CCM SRAM）+ 4KB Backup SRAM，集成3个12bit 4.7Msps ADC、2个12bit DAC，集成USB FS Device、USB HS Host/Device、U(S)ART、I2C、SPI、CAN-FD、Ethernet等通讯接口，支持DVP接口，支持SDIO、FEMC、xSPI、SDRAM高快存储接口，支持I2S音频接口，支持多个高级按时器、通用按时器、根基按时器、低功耗按时器，内置密码算法硬件加快引擎，支持AES/TDES、SHA、SM3、SM4、MD5算法，支持TRNG真随机数产生器，支持CRC16/32

关键个性

■ 内核 CPU

― 32 位 ARM Cortex-M4F 内核+ FPU，单周期硬件乘除法指令，支持 DSP 指令和 MPU

― 内置 8KB I-Cache（指令缓存）和 1KB D-Cache（数据缓存），支持 Flash 加快单元执行法式 0 期待

― 最高主频 240MHz，300DMIPS

■ 加密存储器

― 1MByte 片内 Flash，支持双 BANK，支持加密存储、分区治理及数据
；， 1 万次擦写次数，10 年数据维持

― 496KB 通用 SRAM，可配置为支持 ECC，支持 ECC 时，容量最大为 448KB

― 80KB CCM SRAM，默以为通用 SRAM，可配置为 CCM SRAM，可配置为支持 ECC，支持 ECC 时，容量最大为 64KB

― 4KB Backup SRAM，支持 ECC，可在 Standby 模式维持

 ■功耗

― Run 模式：所有表设可配置运行

― Sleep 模式：CPU 终场运行，表设可配置运行

― Stop0 模式：SRAM 维持，所有寄放器维持，RTC 运行

― Standby 模式： Backup SRAM 维持，所有备份寄放器维持，可选 RTC 使能，IO 维持

― VBAT 模式： Backup SRAM 维持，所有备份寄放器维持，可选 RTC 使能

■ 时钟

― 4MHz~32MHz 表部高快晶体

― 32.768KHz 表部低快晶体

― 内置多个高快 PLL

― 支持 2 路时钟输出，可独立配置时钟源输出时钟

― 内部高快 RC 8MHz ，-1.5%~+2%精度（全温度领域）

― 内部低快 RC 32KHz，+/-10%精度（全温度领域）

■ 复位

― 支持上电/掉电/表部引脚复位

― 支持看门狗复位

― 支持可编程的电压检测

■ 最大支持 118 GPIOs，PD6~PD7、PG9~PG15 共 9 个 IO 能够支持 VDDIO 输入供电工作

■ 通讯接口

― 1 个 USB FS Device 接口，内置 PHY，支持无晶体模式

― 1 个 USB HS Host/Device 接口，内置 PHY

― 6 个 SPI 接口，2 个 I2S，支持半/全双工模式，与 SPI 复用接口

― 5 个 USART 接口/5 个 UART 接口，支持 ISO7816、IrDA、LIN，USART3/UART5/UART8 的 TX/RX 均可全数引脚映射

― 4 个 I2C 接口，快率高达 1 MHz，主从模式可配，从机模式下支持双地址响应

― 3 个 CAN-FD 总线接口，能够全引脚映射

― 1 个 IEEE-802.3-2002 兼容的 Ethernet MAC 接口，支持 10M/100M 以太网、 IEEE1588 同步以太网和谈

― 1 个 DVP（Digital Video Port），支持 8/10/12/16 位数据

■ 高机能仿照接口

― 3 个 12bit 4.7Msps ADC，支持 12bit、10bit、8bit、6bit 采样精度，能够硬件过采样至 16bit，ADC1 支持多达 16 路表部单端

输入通路，ADC2 和 ADC3 支持多达 18 路表部单端输入通路，支持单端模式和差分模式

― 2 个 12 bit DAC，每个 DAC 支持对芯片内一个输出通路和对芯片表一个输出通路，采样快率 1Msps，支持带 Buffer 和不带

Buffer 输出，能够支持对内输出、对表输出、同时对内对表输出

― 1 个温度传感器

■ 高快存储扩大接口

― 1 个 xSPI 接口，支持 1/2/4/8 位数据宽度可配置，可用于表扩 SRAM、PSRAM 和 Flash，支持 XIP

― 1 个 FEMC( Flexible External Memory Controller) 接口，8/16 位数据宽度可配置，支持 SRAM、PSRAM、NOR Flash、NAND Flash

― 1 个 SDIO 接口，支持 SD/SDIO/MMC 体式

― 1 个 SDRAM 接口，8/16 位数据宽度可配置

■ 电机节造用数学函数硬件加快器 Cordic

■ Delta Sigma
？榈ピ(DSMU)

■ 2 个高快 DMA 节造器，每个节造器支持 8 通路，通路源地址及主张地址肆意可配

■ RTC 实不断钟，支持闰年万年历，闹钟事务，周期性唤醒，支持内表部时钟校准

■ 按时计数器

― 3 个 16bit 高级按时计数器，支持输入捕获，互补输出 ，正交编码输入等职能，最高节造精度 4.17ns
；每个按时器有 6 个独

立的通路，其中 4 个通路支持 4 对互补 PWM 输出

― 10 个通用按时器(GTIM1~10)：

■ GTIM2/3/5/6/7，16 位计数器，最高节造精度 4.17ns，每个按时器多达 4 个独立通路，每个通路都支持输入捕获、输

出比力、PWM 天生和单脉冲模式输出
；

■ GTIM1/4，32 位计数器，最高节造精度 4.17ns，每个按时器多达 4 个独立通路，每个通路都支持输入捕获、输出比

较、PWM 天生和单脉冲模式输出
；

■ GTIM8~10，16位计数器，最高节造精度 4.17ns，每个按时器多达 4个独立通路，每个通路都支持输入捕获、输出比力、PWM 天生和单脉冲模式输出，仅通路 1 支持带死区互补输出，支持刹车输入
；

― 2 个 32bit 根基按时计数器

― 2 个 16bit 低功耗按时器，可在 Stop0、Standby 模式下工作

― 1 个 24bit SysTick、1 个 14bit 窗口看门狗(WWDG)、1 个 12bit 独立看门狗( IWDG)

■ 编程方式

― 支持 SWD/JTAG 在线调试接口

― 支持 USB、UART Bootloader

■ 安全个性

― Flash 存储加密，多用户分区治理（SMPU）

― 支持写
；ぃ╓RP），多种读
；ぃ≧DP）等级（L0/L1/L2）

― 内置密码算法硬件加快引擎，支持 AES/TDES、SHA、SM3、SM4、MD5 算法

― TRNG 真随机数产生器、CRC16/32 运算

― 支持安全启动，法式加密下载，安全更新、支持表部高快和低快时钟失效监测

― 支持防拆监测

■ 96 位 UID 和 128 位 UCID
■ 工作前提

― 工作电压领域：1.8V~3.6V

― 工作温度领域：-40℃～105℃

■ 封装

― LQFP64(10mm x 10mm)

― BGA64 (5mm x 5mm)

― BGA72 (4.41mm x 3.76mm)

― BGA81 (4.41mm x 3.76mm)

― LQFP100(14mm x 14mm)

― LQFP100-2(14mm x 14mm)

― LQFP144(20mm x 20mm)

■ 选型

■ 典型利用

N32H492、N32H497系列主题领域:

• 工业节造:变频器、伺服驱动器、PLC及电梯节造系统;

• 储能治理:储能BMU、换电柜、充电桩及光伏设备;

• 消费电子:电子白板、云台、3D打印及微型打印设备;

• 消防电力:消防报警节造器(FACP)、配电终端(DTU/FTU)及应急电源(EPS/UPS)等。

N32H493系列MCU则专为光通讯场景设计，典型利用蕴含光纤收发器、和谈转换器等场景。
