规划简介
无磁智能水表规划基于N32L436无磁芯片实现水表有关计量职能 ，？榉治⑸湎呷徒庸芟 圈 ，下面装置有可动弹的铁皮 ，铁皮动弹将影响线圈接管到的信号强度 ，通过对信号强度变动的监测能够实现水表计量职能。职能重要蕴含水表圈数计量、低功耗治理、人机交互等。
系统框图

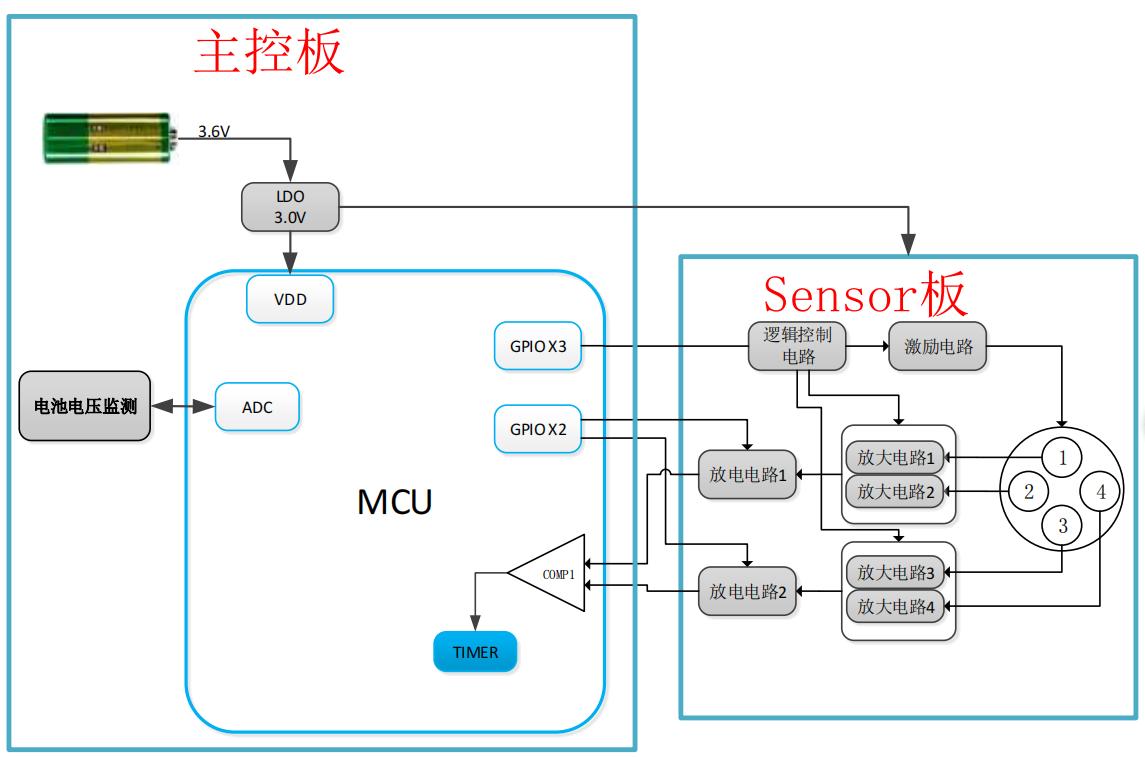

图 1 系统架构图
该系统选取主控板和 Sensor 板两板分离的规划 ，适配表体结构设计 ，主控板蕴含 MCU 最幼 系统、电池电压检测电路 ，系统选取锂电池供电。 Sensor 板蕴含逻辑节造电路、PCB 线圈（1 个低级线圈和 4 个次级线圈）、激励电路、放 大电路、放电电路。
规划规格参数
● 丈量距离：10mm
● 工作电压：3.0V~3.6V（电池供电）
● 均匀功耗： 15ua
● 最幼计量单元：0.001 m3=1L
● 计量精确度：+-0.01%
● 工作温度：-10~ 65°
主控参数：
● N32L43xx系列 32bit ARM Cortex-M4 内核 ，
● 最高工作主频 108MHz ，支持浮点运算和 DSP 指令 ，
● 集成高128KB 嵌入式 Flash ，32KB SRAM ，
● 内置 1 个 12bit 5Msps ADC ，2 路独立轨到轨运算放大器 ，
● 2 个高快比力器 ，
● 1 个 1Msps 12bit DAC ，
● 支持多达 24 通路电容式触摸按键 ，
● 集成低功耗流量计量？
● 集成多路 U(S)ART、LPUART、I2C、SPI、USB、CAN 等数字通讯接口,
● Segment LCD 驱动接口,
● 内置多种密码算法硬件加快引擎
规划特点
使用印刷线圈传感器感应水表动弹 ，实现计量职能 ，拥有检测距离远 ，不受强磁滋扰的特点。
规划优势
使用无磁线圈传感器计量 ，整体没有磁性元件 ，相对于市面上干簧管和霍尔
传感器等规划拥有不受强磁滋扰 ，检测距离远 ，装置方便的利益。
利用场景
重要利用于表计行业。
