本文重要针对于龙迅半导体LT9611UXC，mipi转HDMI桥接芯片的在调试过程中的前期领导，蕴含必要筹备的工具与debug的一些单一注明 。
1. 芯片简介LT9611UXC 是 MIPI DSI/CSI 转 HDMI2.0 的桥接芯片，支持 I2S/SPDIF 的音频输入 。芯片内置 OCM，烧录固件之后沉新上电/复位即可工作 。
LT9611UXC 固件升级有两种方式，一是通过 PC 端上位机工具，共同 CH341A USB 转 I2C 的转换器实现烧录；二是由表部主控将固件通过 I2C 接口烧入芯片 。第一 种方式合用于调试阶段，必要将 USB 转 I2C 工具表挂到芯片的 I2C 接口上，若是必要烧录的数量较多，操作起来比力麻烦；第二种方式合用于量产阶段，由主控直接将固件烧入芯片，这样批量烧录和升级都比力方便 。
1) 上位机工具升级硬件工具：CH341A USB 转 I2C 转接板 。
上位机软件工具：Upgrade_Flash_For_Application.exe
升级工具与 LT9611UXC 的衔接图如下：
筹备工具：

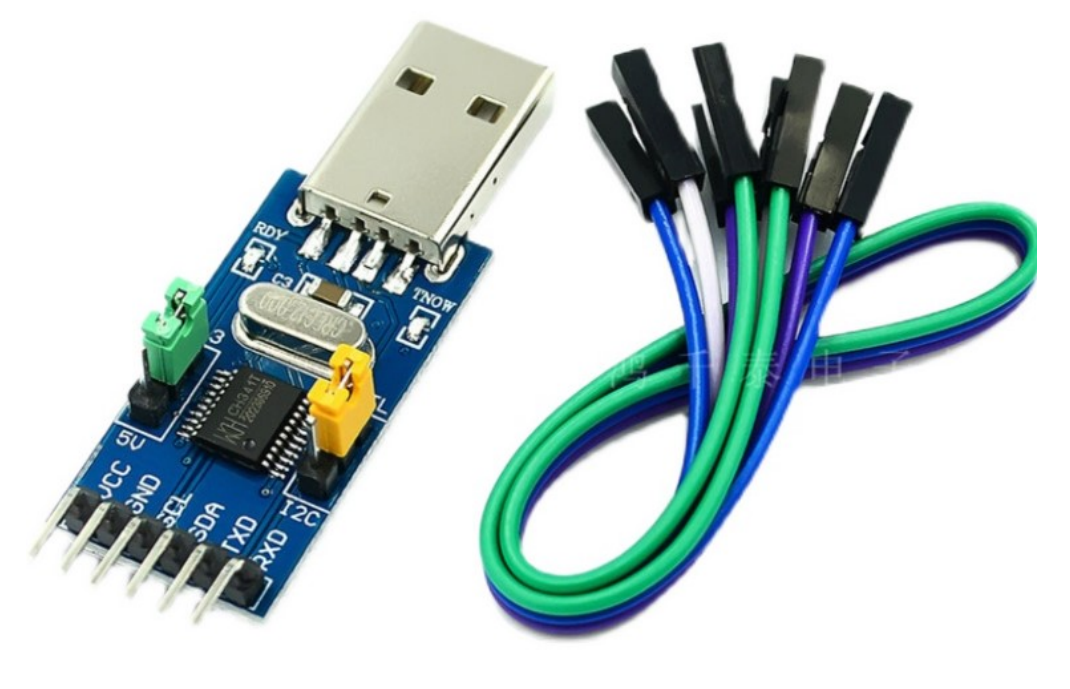

（USB转I2C调试工具）

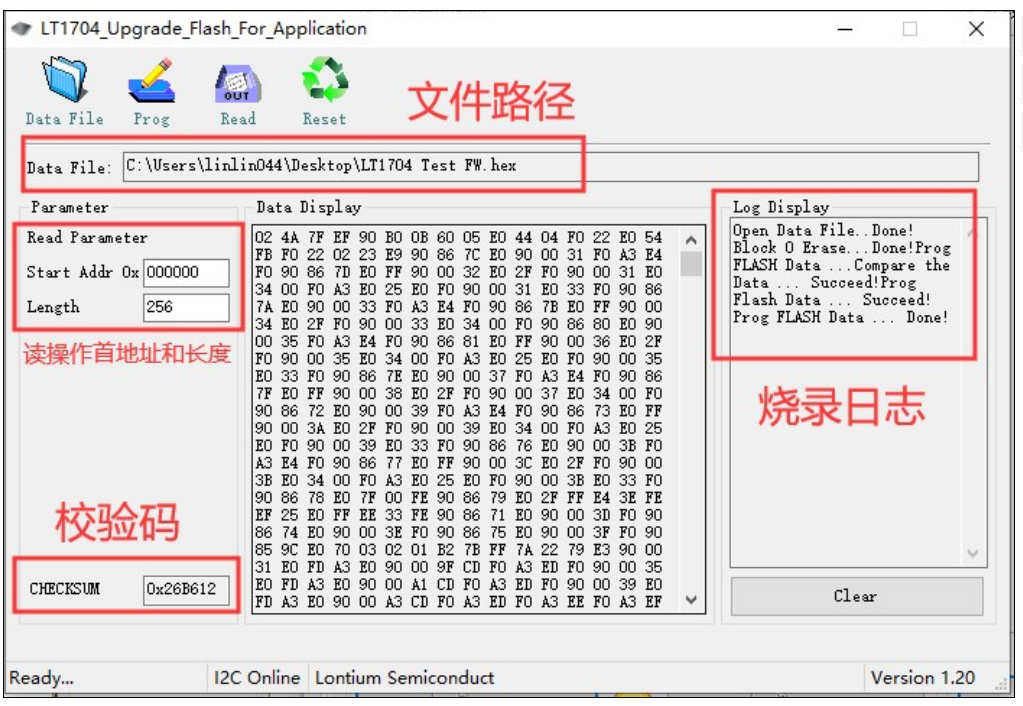

（上位机升级工具的界面）
升级步骤：a) 用 USB 转 I2C 的转接板将 PC 和板子上的 LT2611UXC 芯片的 I2C 接口衔接起来；
b) 将 LT9611UXC 的板卡上电；
c) 打开 Upgrade_Flash_For_Application 工具；
d) 在”Chip”的下拉菜单当选择”LT9611UX/UXC”，会自动检测出设备地址，显示在”Device Addr”处；
e) 点击”Data File”按钮选择待烧录的固件；
f) 点击”Prog”按钮，期待烧录进度条实现；
g) 点击”Read”按钮，读出部门字节验证是否烧录成功 。
USB 转 I2C 转接板是通用的工具，若是没有的话能够找我司采办或者直接从网上采办 。
表部主控能够通过 I2C 接口，将固件写入到芯片内部 flash 中 。我们会提供升级的参考代码，只必要将参考代码一向到主控平台即可 。关因而否必要升级的逻辑判断，能够通过版本号来节造，也能够强造升级，由客户凭据利用决定 。

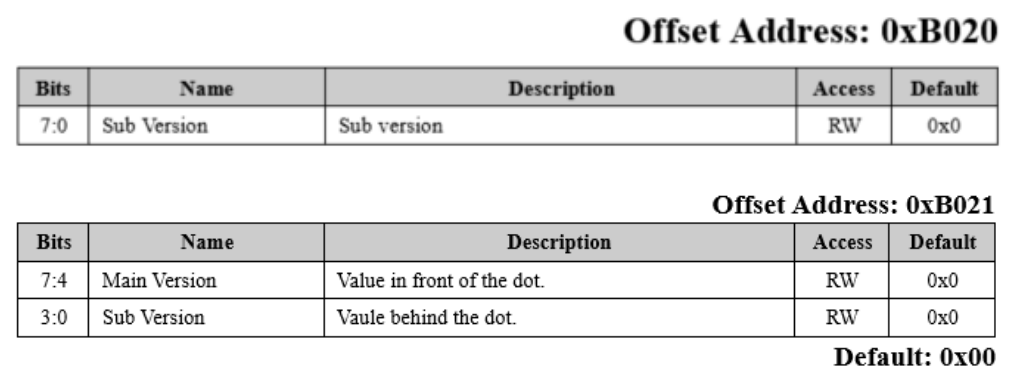

当前运行的固件版本号可由寄放器 0xB020/0xB021 读出，如版本 V1.5.1，寄放器 0xB020 中是子版本 0x01，0xB021 中的值为 0x15 。
我们提供的 LT9611UXC 的固件会在文件名中表明版本号，如LT9611UXC_V1.5.2.hex，能够用固件名称中的版本号与当前运行的固件的版本号进行比力，判断是否必要升级 。
LT9611UXC 内部的寄放器可通过 I2C 接口读写，I2C 的设备地址是 8bit 的 0x56 和0x5E，可通过地址选择脚 I2C_ADDR 选择，拉高时地址是 0x5E，拉低时地址是0x56 。若是必要 7bit 地址的话，必要将地址右移一个 bit 。芯片内部的寄放器大幼是 8bit 的，地址长度是 16bit 的，由 Bank 地址和偏移地址组成 。例如寄放器 0x8101，Bank 地址是 0x81，偏移地址是 0x01 。若是要读取
寄放器 0x8101 的值，就要先切换 Bank 地址，再读取偏移地址的值 。在通过 I2C 读写 LT9611UXC 内部寄放器前，必要向寄放器 0x80ee 先写 0x01，将OCM 法式停下来，在操作之后必要将寄放器 0x80ee 写 0x00，让 OCM 法式持续运行 。
读取寄放器 0x8101 的步骤如下：
i2c_write(0xff, 0x80) //switch to bank address 0x80
i2c_write(0xee, 0x01) //write 0x01 to 0x80ee(Stop firmware in OCM)
i2c_write(0xff, 0x81) //Switch the bank addr to 0x81
value_0x8101 = i2c_read(0x01) //Read the value from offset addr 0x01
i2c_write(0xff, 0x80) //switch to bank address 0x80
i2c_write(0xee, 0x00) //write 0x01 to 0x80ee(Start firmware in OCM)
下面是读取 0x8101 寄放器时，抓取的 I2C 时序图 。

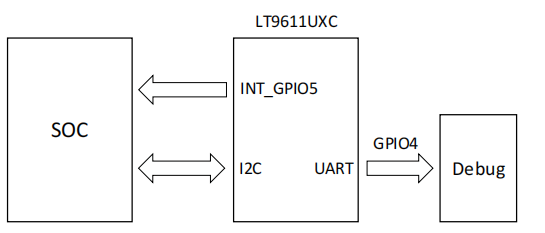

lt9611uxc 衔接框图
推荐的衔接框图如上，Soc与LT9611UXC 之间通过 I2C 和 INT_GPIO5 交互 。I2C 是用于烧录固件和读写芯片内部寄放器使用；INT_GPIO5 用于上报一些中断事务给Soc 。
LT9611UXC 的 GPIO5 配置为中断引脚，默认上电为高电平 。当芯片有事务要通知SOC 时，会通过 GPIO5 触发一个 5ms 左右的低电平脉冲中断，而后再维持高电平 ？膳渲玫闹卸鲜挛裨毯酒寥∠掠 EDID、HPD 状态变动、CEC 数据包接管等 。SOC 检测到中断之后先通过 I2C 读取中断状态寄放器 0xB022，判断中断事务，而后将该中断状态清掉，再凭据必要读取对应的状态寄放器 。

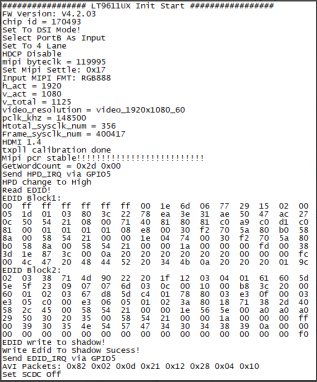

2) 调试信息LT9611UXC 在正常运行过程中，会通过 UART 输出 Log 信号 。固件中默认将 GPIO4配置为 Uart_TX，波特率 62500 。建议将 GPIO4 留出测试点 。Log 信息中会输出以下信息 。
a. 固件的版本号；
b. MIPI 接管端模式配置；
c. MIPI 输入选择的 port 和 lane 数；
d. MIPI 的 byteclk；
e. MIPI 传输的数据体式和分辨率；
f. HPD 的状态；
g. 读取到下游的 EDID；
h. Avi 包内容；
若是芯片的 Uart 不方便接出来，也能够通过 I2C 读取芯片内部状态寄放器来判断当前芯片工作状态 。

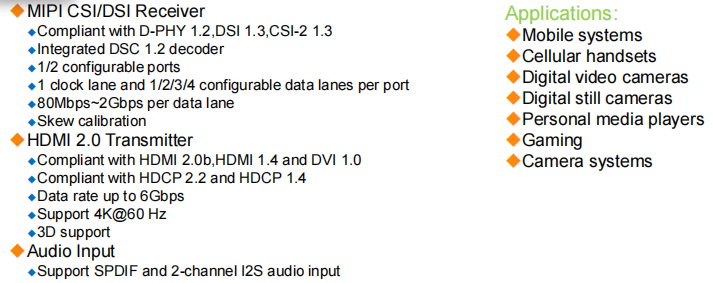

LT9611UXC为一颗HDMI 2.0 Transmitter，支持2-Port MIPI CSI/DSI转HDMI2.0，目前已在各类数字播放器中大量使用 。更多的职能配置技术参数，我们将再下一篇幅为各人做介绍 。
