LETOU乐投科技推出的4K60耽搁器规划，是基于龙迅半导体芯片的专用芯片LT87121GXE和LT8631SX平台所设计，该款耽搁器分辨率可达4K60，支持RGB888体式，在保障画质无损，色彩高保真，近乎零延时的状态下，可支持最远40米的双绞线传输。除了传统的HDMI接口表，该规划可支持Typec接口、DP接口，并且分歧的接口发射器和接管器均可混合搭配，是一款适合于多媒体利用传输的绝佳规划。

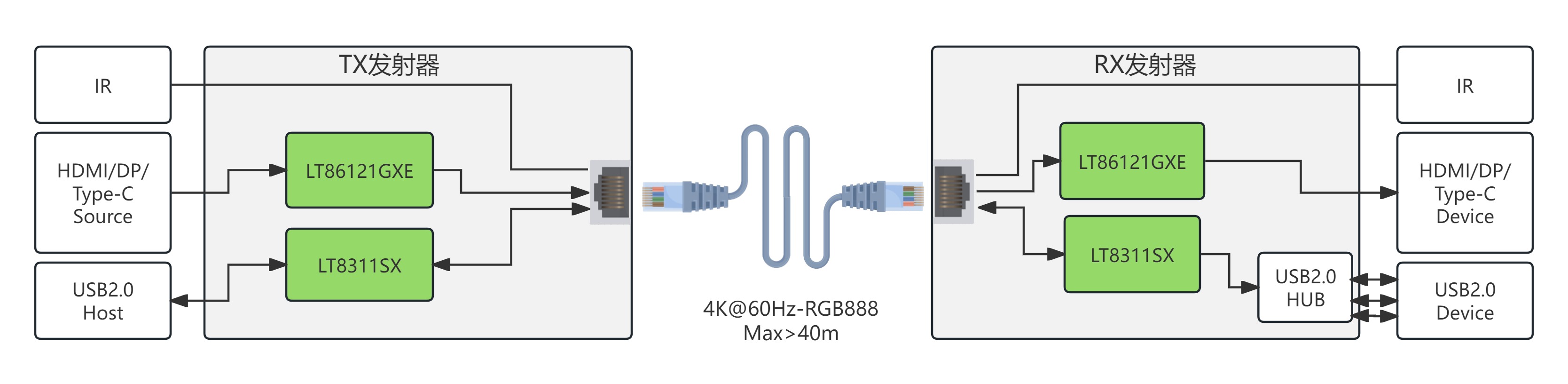

规划框图

产品规格：

视频接口：支持HDMI/DP/Type-C

分辨率：4K@60Hz-RGB888

距离：40M max with CAT6

KVM：支持USB2.0

U盘：支持USB2.0

IR：支持

主控介绍：

视频处置器：LT87121GXE

LT87121GXE是一款高机能HDMI2.1或DP1.4a中继器？衫糜诔さ缋，芯片支持HDMI2.1输入和输出，HDCP2.3支持数据解密和加密，最高支持10Gbps的数据快率，为4K@144Hz, 8K@30Hz或8K@60Hz使用压缩数据（传递），Type-C或DP1.4a输入和输出都支持高达8.1Gbps的数据快率，为4K@144Hz, 8K@30Hz或8K@60Hz使用压缩数据（传递）。在配对模式下，DSC可用于降低数据快率，从而降低带宽要求。此表，FEC能够被激活以纠正数据谬误，并有助于提高系统的容错水平。此表，芯片有两个数字音频接口I2S和SPDIF可供选择，I2S接口支持8通路LPCM，SPDIF接口支持2通路LPCM或压缩音频，两者都以最大192 KHz的采样率。该微处置器使用嵌入式SPI闪存进行固件存储，系统节造也可通过配置I2C从接话柄现。

芯片规格

? DP1.4a/eDP1.5 Transmitter

    ? Compliant with DisplayPort specification 1.4a for 1.62Gbps, 2.7Gbps, 5.4Gbps, 8.1Gbps

    ? Compliant with Embedded DisplayPort specification version 1.5

    ? Support DisplayPort 1/2/4 lanes

    ? Support HDCP 1.3/2.3

    ? Support HDCP repeater

    ? Support RGB 6/8/10/12 bpc, YCbCr4:4:4/YCbCr4:2:2/YCbCr4:2:0 8/10/12 bpc

    ? Support up to 4K@144Hz RGB 6bpc, YCbCr4:2:2 10 bpc or YCbCr4:2:0 12 bpc

    ? Support up to 8K@60Hz DSC pass-through

    ? Support HDR10

? Digital Audio Input and Output

    ? I2S interface supports up to 8-channel audio, with sample rates of 32~192 KHz and sample sizes of 16~24 bits

    ? SPDIF interface supports LPCM, Dolby Digital, DTS digital audio up to 192KHz frame rate

    ? Compliant with IEC60958 or IEC61937

? DSC Decoder

    ? Compliant with DSC 1.2a

    ? Support up to hactive 7680

    ? Support up to pixel clock 1.44GHz

    ? Support 1/2/4 slices

    ? Support color space RGB, YCbCr4:4:4, YCbCr4:2:2,and YCbCr4:2:0

? Support color depth 8bit and 10bit

? DSC Encoder

? Compliant with DSC 1.2a

? Support up to hactive 7680

? Support up to pixel clock 1.44GHz

? Support 1/2/4/8 slices

? Support color space RGB, YCbCr4:4:4, YCbCr4:2:2,

? Miscellaneous

? CSC: RGB <-> YUV444 <-> YUV422<-> YUV420

? Integrated 100/400KHz I2C slave

? Integrated microprocessor

? External oscillator 25MHz, +/-50ppm

? Embedded SPI flash for firmware and HDCP keys

? Firmware update through SPI or I2C or USB interface

USB2.0信号处置器：LT8311SX

LT8311SX是一款高机能USB2.0扩大器，可通过以太网电缆或尺度USB电缆提供USB信号中继。LT8311SX切合USB2.0规范，支持高快、全快和低快通讯。它以480Mbps的快率将USB2.0 HS传输距离扩大到60米，从而解除了USB2.0规范的5米限度。此表，支持用户界说的数据包，为边带数据通讯提供蹊径。它专为长电缆利用而设计，因而极度适合扩大USB2.0 I/O设备的领域，如USB2.0相机、硬盘驱动器、闪存驱动器、打印机、扫描仪等。

该设备可能自动操作，由集成微处置器启用，该微处置器使用嵌入式SPI闪存进行固件存储。系统节造也可通过配置I2C从接话柄现。

芯片规格

? USB2.0 Extender

    ? Support HS/FS/LS mode

    ? Extended USB communication distance over CAT6 Ethernet cable: up to 60m for HS/FS, and up to 130m for LS

    ? Single pair operation

    ? Transparent to USB hosts and devices (driver free)

    ? Support hot plug

    ? Used in pairs

? Miscellaneous

    ? External oscillator

    ? Integrated microprocessor

    ? Embedded SPI flash for firmware storage

    ? GPIOs for system control

    ? Integrated 100/400kHz I2C slave

    ? Firmware update through SPI or I2C interface

    ? Power supply: 3.3V for I/O and 1.2V for core

    ? ESD 4kV HBM

    ? Temperature Range: -40℃ ~ +85℃
