各人有没有发现单片机MCU的供电电压大多都是3.3V ，而不是3V ，也不是3.5V ，这是为什么呢？今天我们将为各人单一介绍这一原因。其实 ，电子中的每一个数字都不是随轻易便提出来的。
3.3V的这个数字是多方面的成分得出来的 ，这涉及到电平兼容 ，同时又与半导体工艺演进技术有关系 ，甚至还要思考贸易上的兼容性问题。3.3V供电电压是在90年代之后被定为尺度 ，并起头使用的。在那之前 ，都是5V。在相识3.3V的起源之前 ，我们也讲一下5V的由来。

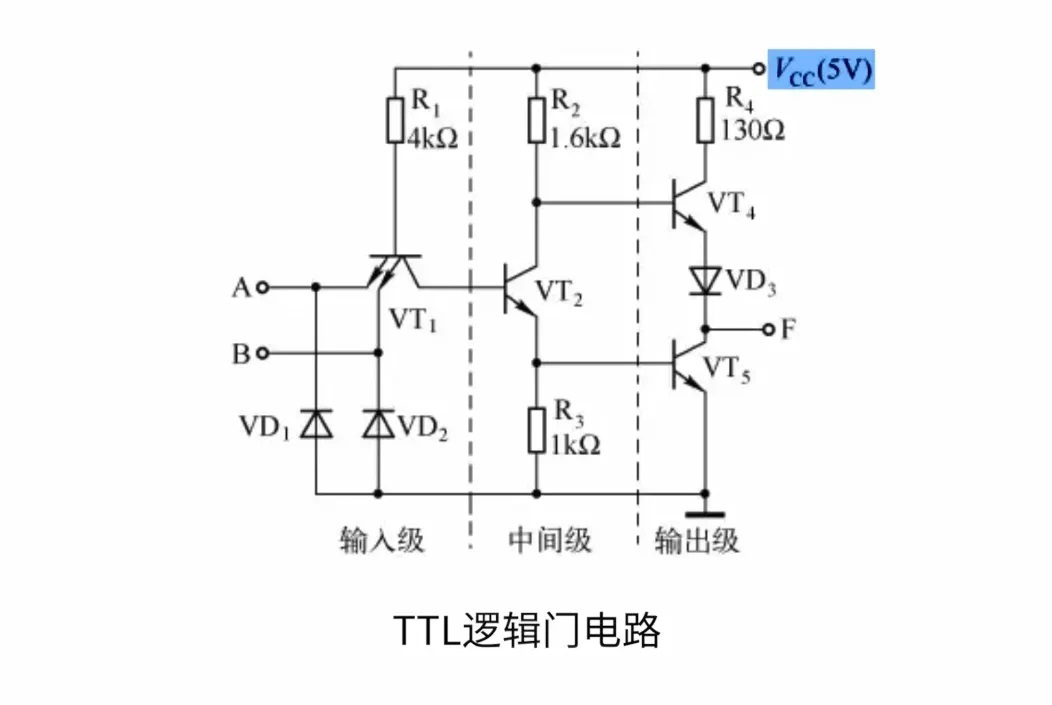

在早期的数字电路中 ，最常使用逻辑门电路TTL来实现电路职能 ，而让晶体管在鼓和区和截止区之间转换的工作电压是5V ，所以5V被界说为TTL的逻辑电平尺度 ，
90年代之前 ，为了维持电平兼容 ，当然那个时辰半导体工艺还是比力落后的 ，重要的逻辑电源和接口电压也一向都是5V电平尺度 ，那个时辰的单片机也匹配了5V的逻辑电平尺度 ，好比我们熟悉的51单片机就是5V。5V的特点是固然抗噪声机能强 ，但电压比力高 ，功耗大。

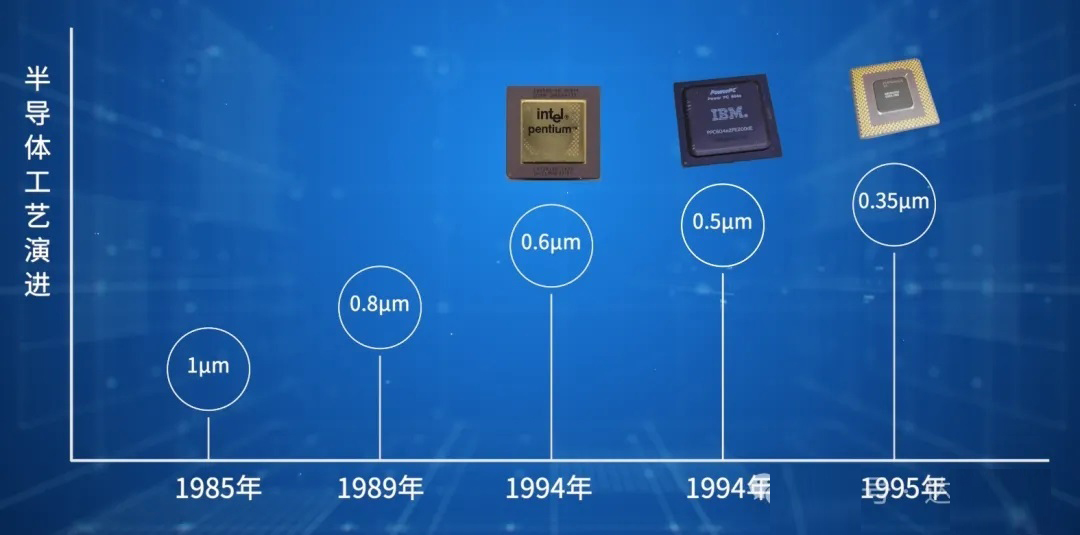

90年代之后 ，随着半导体工艺演进 ，芯片上的晶体管数量呈指数级增长 ，为了降低芯片的整体功耗 ，就必要一个更低的电压尺度。半导体的工艺也演进到0.6um、0.5um和0.35um了。
在半导体出产工艺中发现 ，工艺越高 ，mos的栅极氧化层厚度就会减幼 ，好比在0.35um的时辰 ，栅极氧化层厚度减到了7nm左右 ，能接受的最大源漏电压或许是4V。依照这个电压减去10%安全裕量是3.6V。又由于板级电路的供电网络通常是保障+-10%的裕量 ，也就是3.3v了。最早使用3.3V工作电压的CPU是Intel的Pentium P54C。

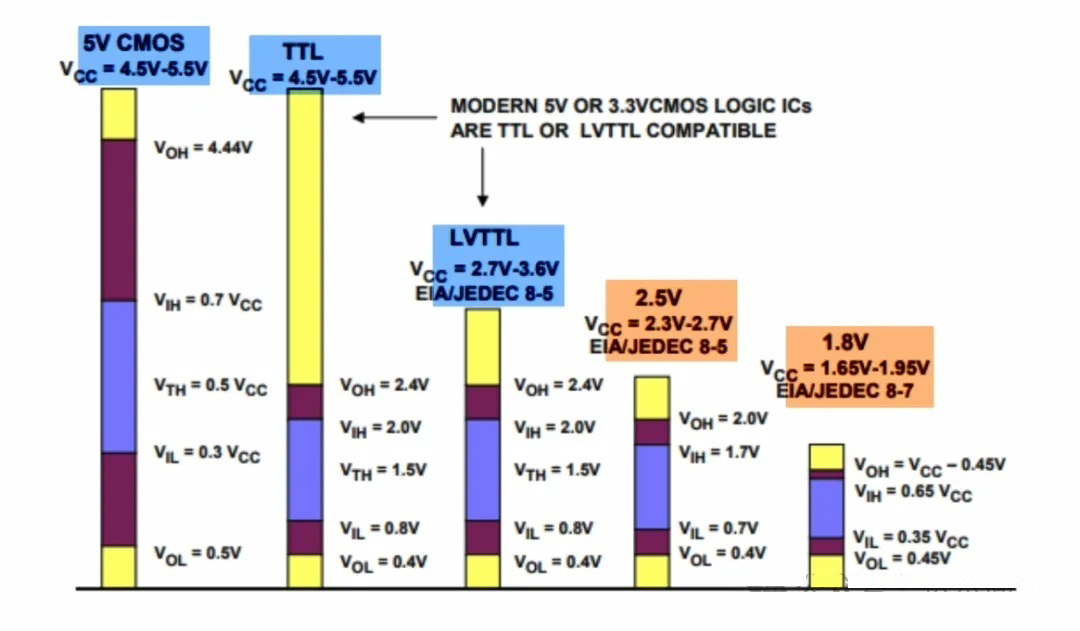

在半导体工艺的不休演进下 ，除了5v和3.3v之表 ，还有2.5V、1.8V 和 1.2V 的逻辑电压电源尺度。通常 ，电路运行的快率越快 ，功耗越低 ，逻辑电平也就必要越低。
必要出格补充的是 ，并不是真的是只有3.3V这个电压值 ，芯片能力工作 ，而是佑桌10的裕量 ，意思是低到3V ，高到3.6V ，芯片都是能够正常工作的。
最后还要给各人补充一个利用中极度沉要的一点 ，什么时辰3.3V能力兼容5V呢。以STM32芯片为例 ，各个引脚输出与输入的逻辑电平是3.3V ，为了增长芯片的兼容性 ，有些引脚是能够容忍5V的 ，意思就是固然工作电压是3.3V ，但是若是输入是5V的电平 ，也会以为这是高电平。

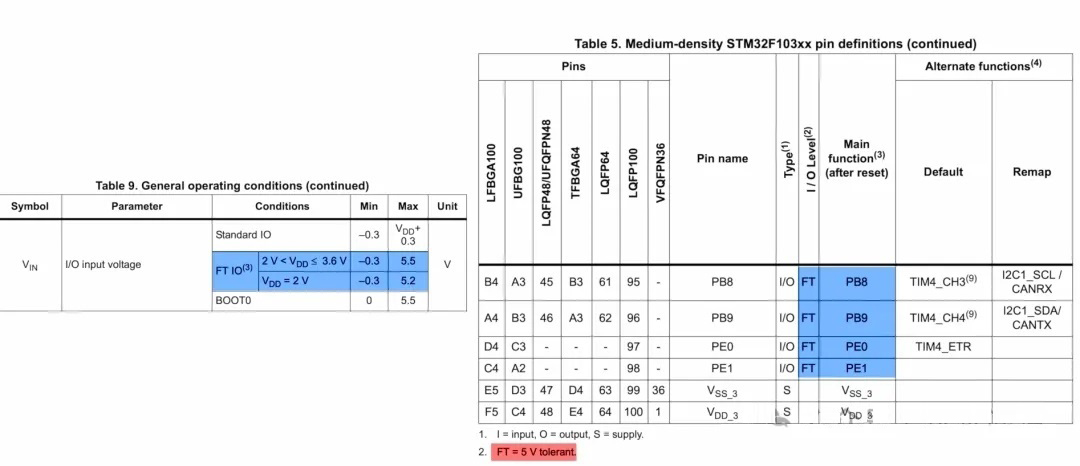

在datasheet里容忍5V的接口都有表明 ，这里带佑装FT” （Five Tolerate）的就是 ，注明这个引脚是能够正学问别5V的逻辑电平信号 ，而不至于由于逻辑电平电压高于自身的3.3V尺度而败坏芯片 ，这里的容忍就是正学问别不败坏的意思。若是引脚设置的是仿照输入模式 ，就不能接5V。
