安全芯片Security Element开发介绍
浏览次数:0
基于宏思电子技术HSC32i1安全芯片开发的SE的个性和职能介绍

SE 即安全组件 (Security Element), 是安全利用系统中提供安全信息存储、密码运算 职能的芯片 ,用以实现数据加密、身份认证等职能。本文重要介绍基于宏思电子技术HSC32i1安全芯片开发的SE的个性和职能。


1.SE职能开发介绍

>   矫捷的指令集 ,便于实现各类安全利用

>   以 SHA-256 算法实现密钥派生等职能 ,并实现加解密

>   以 SHA-256 算法天生 MAC  (报文认证码)

>   以 SHA-256  算法实现 HMAC  (基于哈希算法的加密新闻认证)

>   12C 接口 ,典型使用100Kb/s,    最高快率支持400Kbps


1.1 利用场景

>  防伪造/克隆

用于确认可移除、可代替客户端组件的真实性。好比打印机墨河注电子子卡、医药器材、及备件的防伪;也可用于甄别软件、固件 ?椤⒋娲⑵鞯ピ。


>  固件或介质;

疏导时验证存储在存储器中的编码的齐全性和正确性 ,以预防未经许可的批改(这也称为安全启动)。


>  互换会话密钥

安全方便地互换用于系统处置中的加解密密钥 ,以治理私密的通讯链路、加密下载及类似项目。


>  数据安全存储

存储用于加解密的奥神秘钥。也可用于存储配置、校准、电子钱包数据、消费数据或其他私密的少量数据 ,通过加密/认证的读和写操作实现可编程的;。


>  校验用户口令

确认用于输入口令的正确性 ,将用户单一口令通过算法映射为复杂的数据 ,从而实现口令在链路上的安全传输。


1.2 安全个性

>   芯片通过国密安全二级和EAL4+ 尺度检测

>   真随机数产生器 ,切合<<随机数监测规范>>和NIST 有关尺度

>   唯 一 的9字节(72 -bit)  序列号

>   真随机数产生器

>  地址加扰 ,金属屏蔽层设计

>   SPA/DPA/DFA  防护

>   安全疆域


2.  电气个性

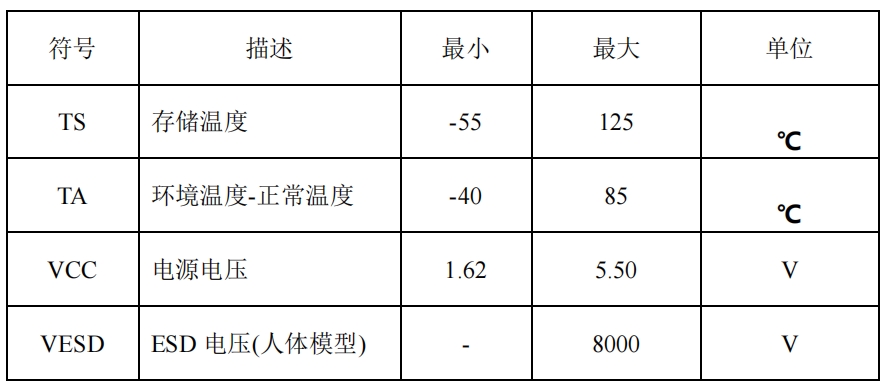

2.1极限参数


注:超过绝对最大额定值所列的负荷可对芯片造成永远性败坏。持久露出在绝对最大额定下会影响芯片的靠得住性。

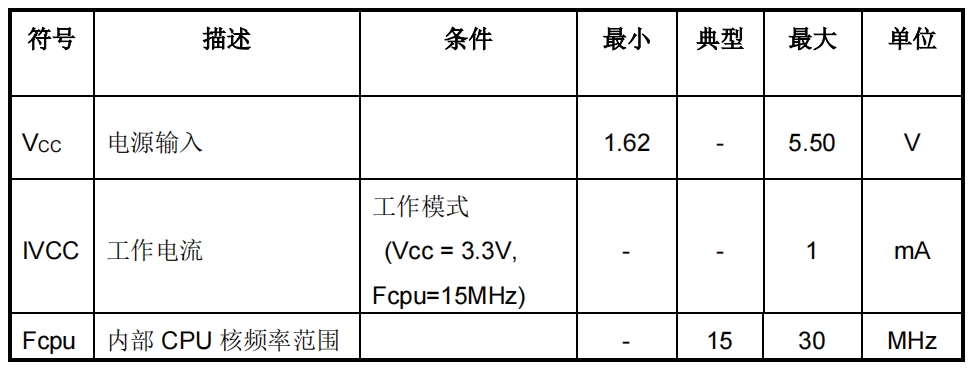

2.2电性参数

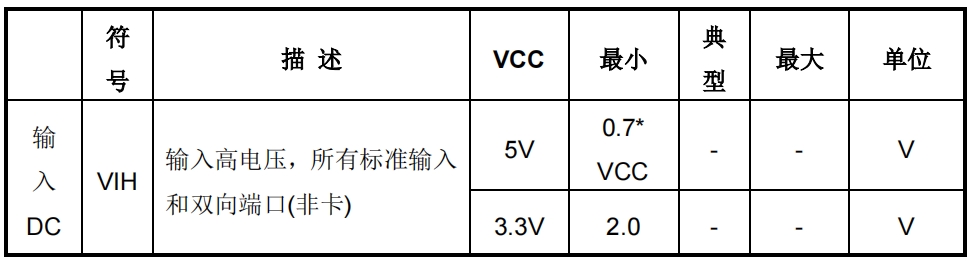

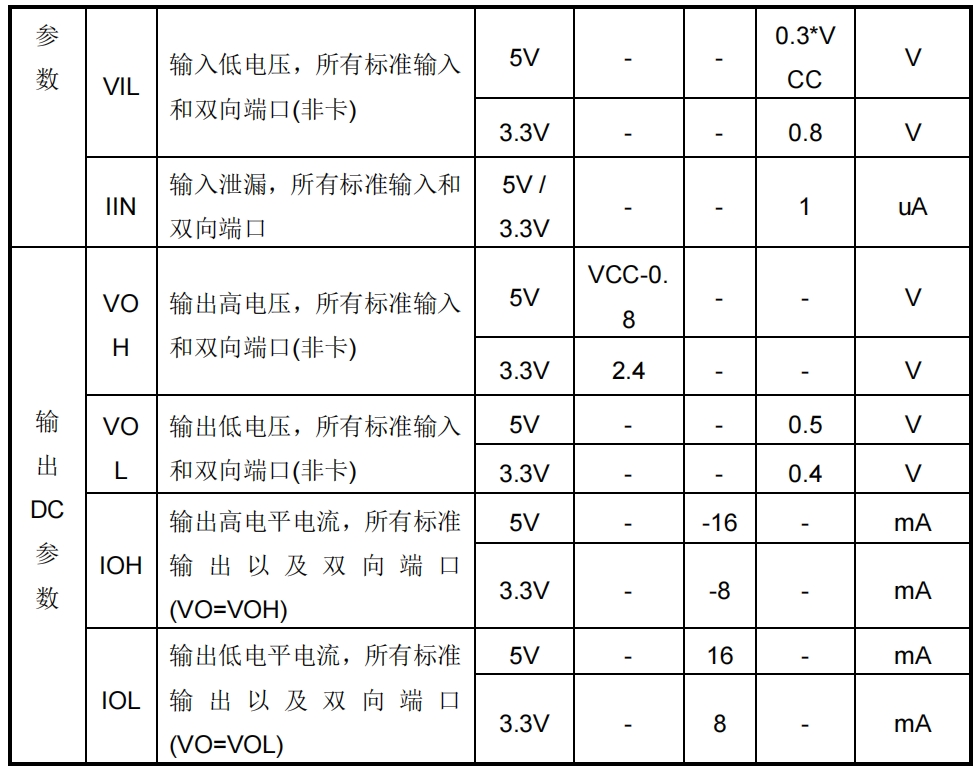

2.3 DC 参数

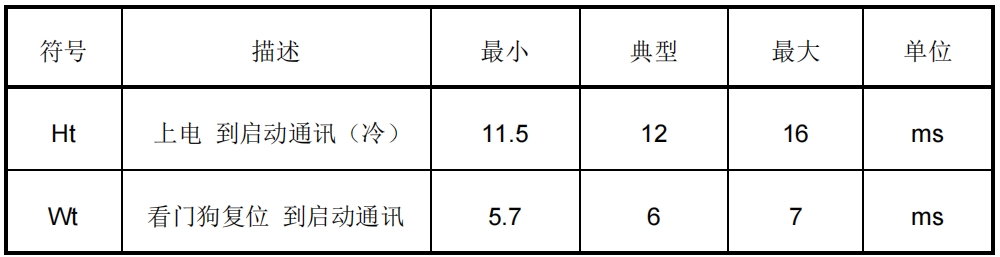

2.4 通讯启动功夫参数

上电复位功夫: SE 从 VCC 上升至有效电压直到可能接管数据的功夫。



3.I2C 接口

安全认证 SE 选取尺度的 I2C 接口 ,利用两根线     SDA (数据线)和 SCL (时钟线)进行数据传输 ,以实现主控系统和安全认证 SE 之间各类指令交互职能。


3.1 I2C 状态

3.1.1 芯片休眠

>  当芯片休眠时 ,功耗降落。

>  支持地址匹配的中断唤醒。


3.1.2 芯片处于唤醒状态

当芯片处于唤醒状态时 ,它接受下面列出的前提:

>   数据0:若是当SCL  由低变高再变低时 , SDA 为低且不变 ,则总线上传输了一个比特0。SDA 能够当SCL 为低时扭转。

>   数据1:若是当SCL 由低变高再变低时 , SDA 为高且不变 ,则总线上传输了一个比特1。SDA 能够当SCL 为低时扭转。

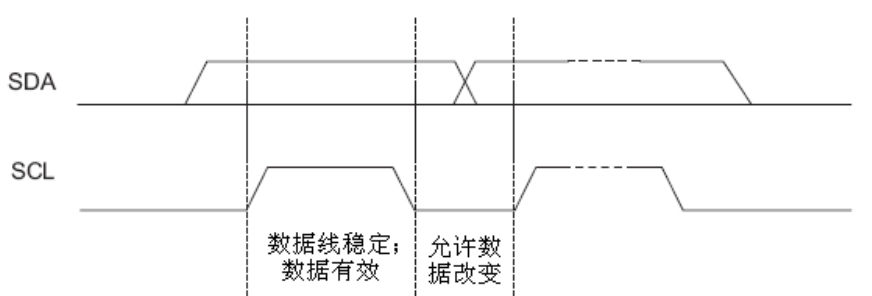

图3-1.I2C 接口的数据比特传输


>   Start 前提:当SCL 为高时 SDA 从高至低的跳变 ,就是Start  前提 ,它是主机端发送数据的起头前提。

>   Stop 前提:当SCL 为高时SDA 从低至的高跳变 ,就是 Stop  前提。当芯片接管到此条 件之后 ,当前传输事务就实现了。在输入时 ,若是芯片有足够的字节空间来执行号令 , 芯片就转到忙状态 ,起头执行。建议在职何一个包发送到芯片之后 ,主端发送一个 Stop前提。

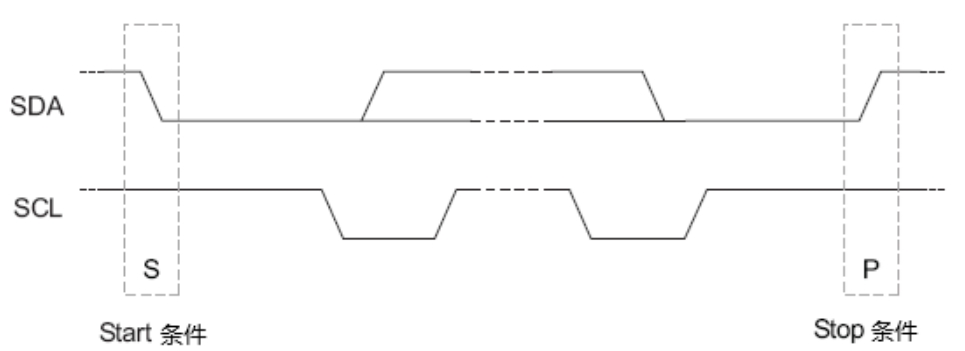

图3- 2 .I2C 接口的 Start 和 Stop 前提


>   应 答 (ACK):     确认。在每一个地址或数据字节发送后的第9个时钟周期 ,接管方要将SDA  引脚拉低来确认正确地接管到了该字节。

>   无应答 (NACK):     非确认。在每一个地址或数据字节发送后的第9个时钟周期 ,接管方能够让 SDA 引脚维持为高 ,来暗示该字节接管谬误 ,或此字节实现了一次有效的号令及其应答。

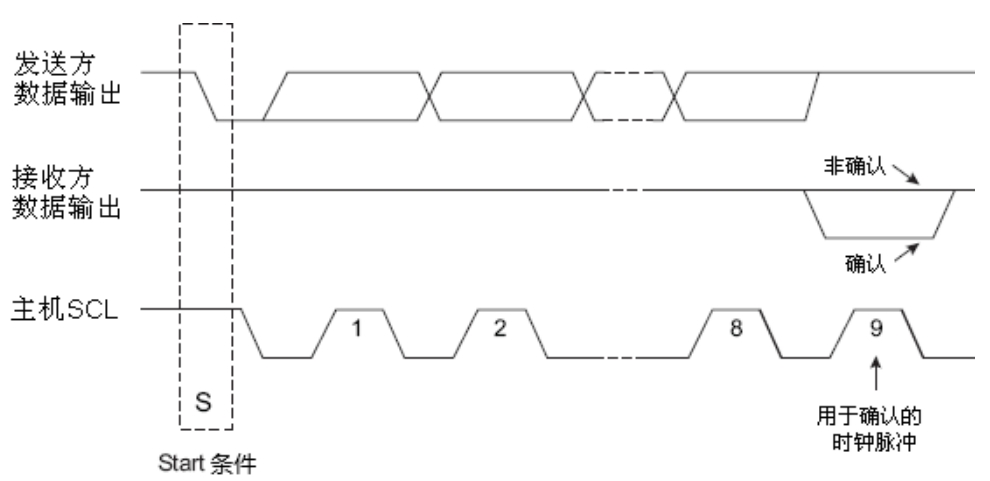

图3-3.I2C 接口简直认和非确认前提



3.2 向 SE 发送数据

从系统向SE 的数据发送时序于下图中。发送挨次如下:

1.  Start 前提。

2.  芯片地址字节。此字节选定 I2C 接口上的特定芯片。若是此字节的bit 7至1与配置分 区内的l2C Address  字节的 bit 7至1匹配 ,则该SE 芯片被选中。此字节的 bit O是标 准 I2C 的 RW  位 ,暗示写操作应为0(芯片地址之后有从主机发往芯片的字节)。

3.  包类型字节(见下节)。

4. 可选的数据字节(1至N)。

5. Stop 前提。

注:在ACK 期间 , SDA 被拉低。


发送到芯片的字节1是长度 ,在芯片接管到该数量的字节之后 , SE 会忽略后续接管到 的字节 ,直至执行实现。

系统必须在最后一个号令字节后发送Stop 前提 ,以确保芯片起头等令推算。未发送Stop前提可能导致通讯异常。


3.2.1 包类型

在 I2C 发送数据包中 , SE 将主机系统发送的(除地址表)首字节(0偏移)为包类型 , 如下所述。

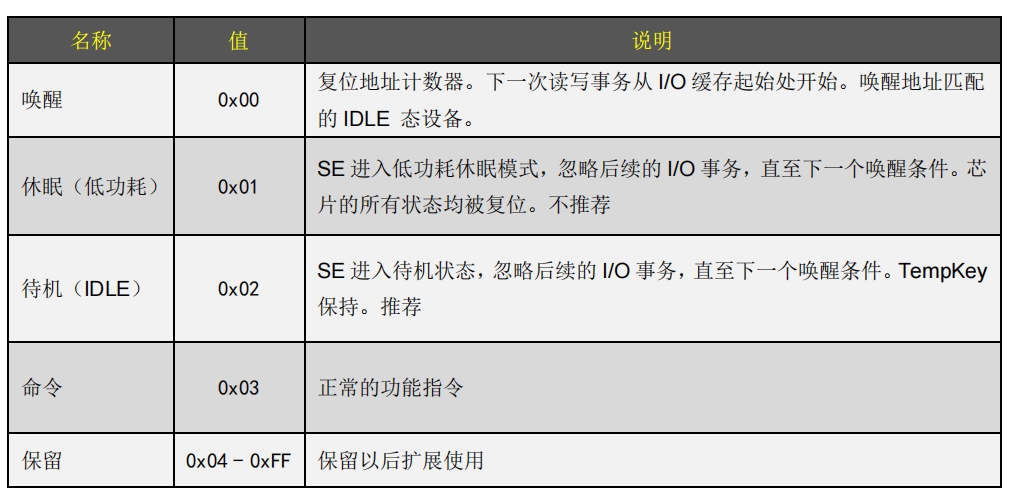

表3-2.包类型



休眠和待机的表在阐发为功耗的差距以及是否保留当前的 TempKey.Valid。

若是用户没有敏感的功耗需要 ,能够忽略00,01和02类此外指令。


具体更多详情请与我方征询。
